ما هي ورقة النحاس ثنائي الفينيل متعدد الكلور
تعد لوحة PCB النحاسية، والمعروفة أيضًا باسم الصفائح المغطاة بالنحاس أو اللوحة المغطاة بالنحاس، نوعًا من لوحات الدوائر المطبوعة (PCB) التي تتميز بطبقة من النحاس ملتصقة بمادة ركيزة غير موصلة للكهرباء. تعمل هذه الطبقة النحاسية كمسار موصل للإشارات الكهربائية داخل الدائرة.
المنتجات ذات الصلة
مجلس روجرز ثنائي الفينيل متعدد الكلور
هل تبحث عن خدمات تصنيع روجرز ثنائي الفينيل متعدد الكلور؟ لقد أتيت إلى المكان الصحيح. في أتلانتيك، نحن متخصصون في توفير تصنيع ثنائي الفينيل متعدد الكلور من الدرجة الأولى باستخدام مواد روجرز، المشهورة بأدائها الاستثنائي وموثوقيتها في التطبيقات الصعبة.

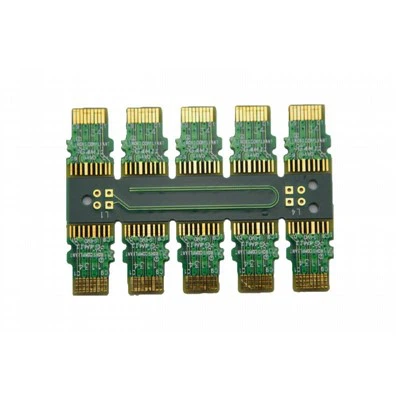

تصنيع ثنائي الفينيل متعدد الكلور Fr4
FR-4 هي المادة الأكثر استخدامًا لمركبات ثنائي الفينيل متعدد الكلور الصلبة. قد تحتاج إلى لوحات دوائر مطبوعة FR-4، ولكن ربما لست متأكدًا تمامًا. دعنا نستكشف متى تكون مركبات ثنائي الفينيل متعدد الكلور (FR-4) هي الاختيار الصحيح من خلال مقارنتها بمركبات ثنائي الفينيل متعدد الكلور الخزفية ومركبات ثنائي الفينيل متعدد الكلور ذات النواة المعدنية (MCPCBs).
مجلس الألومنيوم ثنائي الفينيل متعدد الكلور
تعد خدمة تصنيع ثنائي الفينيل متعدد الكلور من الألومنيوم، والمعروفة أيضًا باسم ثنائي الفينيل متعدد الكلور ذو النواة المعدنية (MCPCBs)، خيارًا شائعًا للتطبيقات التي تتطلب تبديدًا فائقًا للحرارة ومتانة عالية. تُفضل هذه اللوحات بشكل خاص في صناعات مثل إضاءة LED ومحولات الطاقة والسيارات وغيرها من الأجهزة الإلكترونية عالية الطاقة.
ورقة النحاس ثنائي الفينيل متعدد الكلور
تعتبر صفائح ثنائي الفينيل متعدد الكلور النحاسية ضرورية في تصنيع لوحات الدوائر المطبوعة عالية الأداء (PCBs). تُعرف هذه الألواح بموصليتها الكهربائية الممتازة، وإدارة الحرارة، والموثوقية، مما يجعلها الخيار المفضل في العديد من التطبيقات عالية التقنية.
بدءًا من النموذج الأولي ووصولاً إلى التصنيع، توفر لك شركة Atlantic كافة احتياجاتك من ثنائي الفينيل متعدد الكلور المرن وثنائي الفينيل متعدد الكلور الصلب المرن. إن معرفتنا وخبرتنا الواسعة في تصنيع لوحات الدوائر المطبوعة المرنة تمنحنا ميزة تنافسية في صناعة ثنائي الفينيل متعدد الكلور. نحن لا نطلب حدًا أدنى لكميات الطلب ونعد دائمًا بأسعار تنافسية وخدمة عملاء لا تقبل المنافسة.
مزايا صفائح النحاس ثنائي الفينيل متعدد الكلور
الموصلية الكهربائية العالية
يعتبر النحاس موصلًا ممتازًا للكهرباء، مما يضمن نقل إشارة فعال وموثوق عبر لوحة PCB.
إدارة حرارية متفوقة
تسمح الموصلية الحرارية العالية للنحاس بتبديد الحرارة بشكل فعال، مما يقلل من خطر ارتفاع درجة الحرارة وتحسين العمر الإجمالي للمكونات الإلكترونية.
متانة
تتميز مركبات ثنائي الفينيل متعدد الكلور النحاسية بالقوة ويمكنها تحمل الضغط الميكانيكي الكبير، مما يجعلها مناسبة للتطبيقات الصعبة.
براعة
يمكن استخدام مركبات ثنائي الفينيل متعدد الكلور النحاسية في مجموعة واسعة من التطبيقات، بدءًا من الأجهزة الإلكترونية الاستهلاكية وحتى المعدات الصناعية.
موثوقية عالية
يستخدم ثنائي الفينيل متعدد الكلور النحاسي السميك رقائق النحاس السميكة للغاية كطبقة موصلة، والتي تتميز بموصلية عالية ومقاومة منخفضة لضمان استقرار وموثوقية الدائرة.
قدرة قوية ضد التدخل
مع القدرة القوية على مقاومة التداخل الكهرومغناطيسي، فإنه يمكن أن يمنع بشكل فعال تداخل الموجات الكهرومغناطيسية ويضمن استقرار الدائرة.
قوة ميكانيكية عالية
بسبب استخدام رقائق النحاس السميكة للغاية كطبقة موصلة، فهي تتمتع بقوة ميكانيكية عالية ويمكنها تحمل ضغط وتأثير أكبر.
مقاومة عالية للتآكل
لديها مقاومة قوية للتآكل وقادرة على مقاومة تآكل العديد من المواد الكيميائية.
نقل إشارة سريع
باستخدام رقائق النحاس السميكة للغاية كطبقة موصلة، فهي تتمتع بمقاومة منخفضة وموصلية ممتازة، وهي قادرة على توفير نقل إشارة عالي السرعة.
تأثير التدريع الكهرومغناطيسي جيد
مع تأثير التدريع الكهرومغناطيسي القوي، يمكنه تقليل تداخل الموجات الكهرومغناطيسية بشكل فعال.
تطبيق صفائح النحاس ثنائي الفينيل متعدد الكلور
الالكترونيات الاستهلاكية
تعتمد الهواتف الذكية والأجهزة اللوحية والأجهزة المحمولة الأخرى على مركبات ثنائي الفينيل متعدد الكلور النحاسية لتصميمها المدمج والفعال.
المعدات الصناعية
تُستخدم مركبات ثنائي الفينيل متعدد الكلور النحاسية في الآلات والمعدات التي تتطلب موثوقية وأداء عاليين.
السيارات
تستخدم إلكترونيات السيارات، بما في ذلك وحدات التحكم في المحرك وأنظمة المعلومات والترفيه، مركبات ثنائي الفينيل متعدد الكلور النحاسية لمتانتها وأدائها الممتاز.
الأجهزة الطبية
تعتمد المعدات الطبية عالية الدقة على مركبات ثنائي الفينيل متعدد الكلور النحاسية من أجل التشغيل الدقيق والموثوق.
أنواع صفائح ثنائي الفينيل متعدد الكلور النحاسية
لوحة واحدة:تتركز الأجزاء في جانب واحد وتتركز الأسلاك في الجانب الآخر. نظرًا لأن الأسلاك موجودة فقط على أحد الجوانب، فهناك العديد من القيود في تصميم الدائرة، لذلك استخدمت الدوائر المبكرة هذا النوع من اللوحات في الغالب.
لوحات ذات وجهين:يتم توصيل كلا الجانبين بالأسلاك، ويتم توصيل الأسلاك على كلا الجانبين من خلال المنافذ. يبلغ حجم اللوحات ذات الوجهين ضعف حجم اللوحات ذات الجانب الواحد، ويمكن تشذير الأسلاك، مما يجعلها مناسبة للدوائر الأكثر تعقيدًا.
متعدد الطبقات:ومن أجل زيادة مساحة الأسلاك، يتم استخدام المزيد من ألواح الأسلاك أحادية الجانب أو مزدوجة الجانب، والتي يتم لصقها معًا عن طريق وضع طبقة عازلة بين كل طبقة. يمثل عدد الطبقات في اللوحة متعددة الطبقات عدد طبقات الأسلاك المستقلة، وعادةً ما يكون رقمًا زوجيًا، ويتضمن الطبقتين الخارجيتين.
لوحة الدوائر المطبوعة المرنة (ثنائي الفينيل متعدد الكلور المرن):مصنوعة من ركيزة مرنة يمكن ثنيها لتسهيل تجميع المكونات الكهربائية. تستخدم على نطاق واسع في مجال الطيران والجيش والاتصالات المتنقلة وغيرها من المجالات.
ثنائي الفينيل متعدد الكلور جامد:مصنوعة من ورق أو قاعدة من القماش الزجاجي مشربة مسبقًا براتنج الفينول أو الإيبوكسي، ومغلفة ومُعالجة بصفيحة مغطاة بالنحاس على أحد جانبي الطبقة السطحية أو كليهما.
جامدة فليكس:يجمع بين خصائص اللوحات الصلبة والمرنة لتوفير قدر أكبر من المرونة والأداء عند الحاجة.
معلمات أداء صفائح ثنائي الفينيل متعدد الكلور النحاسية
الأداء الحراري
يتم تقييم الأداء الحراري لمركبات ثنائي الفينيل متعدد الكلور النحاسية من خلال وقت التكسير الحراري واختبار الإجهاد الحراري. يعد وقت التكسير الحراري معلمة لتقييم المقاومة الحرارية للألواح، بينما يحاكي اختبار الإجهاد الحراري الظروف القاسية لعملية اللحام، والتحقق مما إذا كانت الألواح تخضع لضغوط حرارية بسبب التغيرات في درجات الحرارة التي يمكن أن تلحق الضرر بالخصائص الهيكلية للألواح. مادة.
أداء مثبطات اللهب
يتم تقييم أداء مثبطات اللهب بواسطة معيار اختبار القابلية للاشتعال UL94، والذي ينقسم إلى ثلاث درجات، V-0، V-1، وV-2، منها V-0 درجة لها أعلى أداء مثبطات اللهب.
الموصلية
تتمتع ألواح ثنائي الفينيل متعدد الكلور النحاسية بموصلية ممتازة وقادرة على دعم نقل الإشارات ذات التيار العالي والتردد العالي، فضلاً عن التوصيل الكهربائي الجيد وقيم المقاومة المنخفضة.
أداء تبديد الحرارة
تتيح الموصلية الحرارية العالية للنحاس لألواح PCB النحاسية السميكة حمل الحرارة بشكل فعال بعيدًا عن المكونات الحساسة لدرجة الحرارة في PCB، مما يحافظ على المكونات في حالة جيدة.
القوة الميكانيكية
تتمتع ألواح PCB النحاسية السميكة بقوة ميكانيكية عالية، مما يتيح تركيب المزيد من المواد الموصلة في مساحة أصغر وتحقيق قوة ميكانيكية أكبر للموصلات.
التركيب المادي لألواح ثنائي الفينيل متعدد الكلور النحاسية
طبقة الركيزة:هذا هو الجسم الرئيسي لثنائي الفينيل متعدد الكلور، وعادة ما يستخدم الألياف الزجاجية كركيزة، والتي توفر القوة الميكانيكية والاستقرار للوحة.
طبقة رقائق النحاس:الركيزة مغطاة بطبقة من رقائق النحاس، والتي تعمل كموصل لضمان التوصيل الكهربائي للوحة الدائرة. سمك رقائق النحاس عادة ما يكون 1/3 أوقية، 1/2 أوقية، 1 أوقية، الخ. تختلف سماكة رقائق النحاس من حيث التوصيل وتبديد الحرارة.
الكسوة النحاسية:يتم استخدام الكسوة النحاسية لتعزيز التوصيل وتبديد الحرارة للوحة الدائرة الكهربائية لتجنب تلف اللوحة بسبب ارتفاع درجة الحرارة.
طبقة الحفر:عند تصنيع ثنائي الفينيل متعدد الكلور، يجب حفر الثقوب لتشكيل توصيلات الدائرة المطلوبة.
طبقة الطباعة:بعد الحفر، تتم طباعة أنماط الدوائر المطلوبة على PCB عن طريق تكنولوجيا الطباعة. بالإضافة إلى ذلك، يتضمن تكوين لوحة PCB بعض خصائص المواد الرئيسية مثل.
قيمة تيراغرام:هذه هي درجة حرارة التزجج، وهي إحدى خصائص البوليمرات التي تؤثر على مقاومة اللوحة للحرارة.
ورقة PP:تحتوي الأنواع المختلفة من صفائح PP على فراغات مختلفة في المركز، مما يؤثر على ثابت العزل الكهربائي لخط الإشارة أثناء مروره.
أرسي٪:يؤثر محتوى الراتينج، أي نسبة وزن الراتينج في الصفيحة، على قدرة الراتينج على ملء الفجوة بين الأسلاك وسمك الطبقة العازلة بعد ضغط الصفيحة.
الترددات اللاسلكية٪:معدل تدفق الراتينج، والذي يعكس سيولة الراتينج ويؤثر على سمك الطبقة العازلة بعد الصفيحة.
نسبة مئوية:وزن المكونات المتطايرة المفقودة بعد تجفيف الصفيحة شبه المعالجة كنسبة مئوية من الأصل، مما يؤثر على جودة الطبقة العازلة بعد الصفيحة.
قيمة DK وDf:يمثل ثابت العزل الكهربائي وزاوية فقدان العزل الكهربائي للمادة على التوالي، مما يؤثر على سرعة انتشار الإشارة وفقدانها.
يتضمن تدفق عملية إنتاج لوحة PCB النحاسية بشكل أساسي الخطوات التالية.
تخطيط ثنائي الفينيل متعدد الكلور:أولاً، سيتلقى مصنع تصنيع ثنائي الفينيل متعدد الكلور ملف CAD من شركة تصميم ثنائي الفينيل متعدد الكلور ويحوله إلى تنسيق موحد مثل Extended Gerber RS-274X أو Gerber X2. بعد ذلك، سوف يقوم المهندسون بالتحقق مما إذا كان تخطيط PCB صحيحًا أم لا. بعد ذلك، سيقوم المهندس بالتحقق مما إذا كان تخطيط PCB يتوافق مع عملية الإنتاج وما إذا كانت هناك عيوب ومشاكل أخرى.
تصنيع اللوحة الأساسية:قم بتنظيف الألواح المغطاة بالنحاس، فإذا كان هناك أي غبار فقد يتسبب ذلك في حدوث قصر أو كسر في الدوائر الكهربائية. يبدأ إنتاج الألواح الأساسية عادةً من اللوحة الأساسية المركزية، ويتم تكديسها بشكل مستمر بطبقة نحاسية وألواح شبه معالجة، ثم يتم تثبيتها.
نقل تخطيط ثنائي الفينيل متعدد الكلور الداخلي:سيتم تغطية الألواح المكسوة بالنحاس النظيفة بطبقة من الفيلم الحساس للضوء على السطح، من خلال الآلة الحساسة للضوء مع مصابيح الأشعة فوق البنفسجية على رقائق النحاس على الفيلم الحساس للضوء، وفيلم شفاف للضوء تحت الفيلم الحساس للضوء تتم معالجته، ويتم معالجة الفيلم الحساس للضوء، ويتم معالجة الفيلم الشفاف للضوء تحت الفيلم الحساس للضوء. تتم معالجة الفيلم المنفذ للضوء، ولا تتم معالجة الفيلم غير المنفذ للضوء. بعد تنظيف فيلم التصوير الفوتوغرافي غير المعالج، يتم تنظيف فيلم التصوير الفوتوغرافي غير المعالج باستخدام الغسول، ثم يتم حفر رقائق النحاس غير المرغوب فيها باستخدام مادة قلوية قوية مثل NaOH، وأخيرًا يتم تمزيق فيلم التصوير الفوتوغرافي المعالج، مما يكشف عن ثنائي الفينيل متعدد الكلور المرغوب فيه. خط تخطيط رقائق النحاس.
اللكم والفحص للوحة الأساسية:نجاح إنتاج اللوحة الأساسية، في اللوحة الأساسية على فتحات المحاذاة، من السهل مواءمتها مع المواد الخام الأخرى. لا يمكن تعديل اللوحة الأساسية والطبقات الأخرى من ثنائي الفينيل متعدد الكلور المضغوطة معًا، لذا فإن الفحص مهم جدًا، من خلال الآلة تلقائيًا مقارنة برسومات تخطيط ثنائي الفينيل متعدد الكلور لمعرفة ما إذا كان هناك أي خطأ.
الترقق:الاستفادة من الخاصية اللاصقة للوح PP لربط طبقات الأسلاك بالكامل. تحتاج هذه العملية إلى مراعاة التماثل لضمان عدم ثني اللوحة بسبب الضغط غير المتساوي أثناء التصفيح، مما يؤثر على أداء ثنائي الفينيل متعدد الكلور.
حفر:يتم الإنتاج من خلال فتحات بين طبقات لوحة الدائرة الكهربائية لتحقيق غرض توصيل الطبقات.
الغمر الكيميائي للنحاس:بعد حفر لوحة ثنائي الفينيل متعدد الكلور في تفاعل الأكسدة والاختزال لأسطوانة غمر النحاس، يتم تشكيل طبقة النحاس، وثقوب المعدنة، بحيث يتم ترسيب سطح الركيزة العازل الأصلي على النحاس، لتحقيق التوصيل الكهربائي للطبقة البينية، ويتم تعدين الثقب. يتم طلاء اللوحة لاحقًا، بحيث يصبح النحاس الموجود في الثقوب سميكًا إلى 5-8، لمنع النحاس الرقيق في الفتحات الموجودة في الطلاء الرسومي قبل الأكسدة أو الحفر الدقيق وتسرب الركيزة.
الفيلم الجاف الخارجي والطلاء الجرافيكي الخارجي:عملية الفيلم الجاف الخارجي هي نفس عملية الفيلم الجاف الداخلي. ثم الطبقة الخارجية من الطلاء الرسومي، وطلاء الطبقة النحاسية بالفتحة والخط بسماكة معينة (20-25um) لتلبية متطلبات سمك النحاس النهائية للوحة PCB. ولن يتم استخدامه على سطح اللوحة للحفر النحاسي، مما يكشف عن الرسومات الخطية المفيدة.
قناع اللحام:المعالجة النهائية لقناع اللحام لاستكمال إنتاج ألواح ثنائي الفينيل متعدد الكلور.
مصنعنا
فيتنام أتلانتيك الصناعية المحدودة هي شركة تدمج البحث والتطوير والتصميم والإنتاج والمعالجة والمبيعات. شركتنا لديها فريق قوي للبحث والتطوير وإدارة الإنتاج، ومجهزة بآلات الإنتاج المتقدمة وأدوات اختبار دقيقة للغاية. لقد حصلنا على الاعتراف بالصناعة والثقة من خلال تقديم منتجات آمنة وموثوقة وعالية الجودة لعملائنا باستمرار.
تمتلك شركتنا مصنع الأجهزة ومصنع الإلكترونيات ومصنع الميكاترونكس ومصنع الطاقة الجديدة. بالإضافة إلى ذلك، لدينا فريق محترف متخصص يركز على حل مجموعة متنوعة من التحديات. نحن ملتزمون بتقديم خدمات شاملة لعملائنا، حيث نقدم مجموعة شاملة من المنتجات والحلول.
تدير الشركة سلسلة من المنتجات بما في ذلك مكونات السيارات، وأغلفة منتجات 3C (الكمبيوتر، والاتصالات، والإلكترونيات الاستهلاكية)، ومرفقات معدات الاتصالات، ومنتجات LED، ومرفقات المعدات، والمنتجات المنزلية الذكية، والمنتجات الآلية.
